作業内容

超精密機械をはじめ、各種機械による依頼加工また、施設・機械を利用しての研究・指導を通して業界の技術・技能、更に品質の向上に貢献しています。

横穴、深穴加工

ガンドリルマシンにより、大型ワークの横穴や深穴加工に対応しております。

平面研削加工

1,000mm×2,000mmのテーブルを備えた大型平面研削盤など計3台の平面研削盤により、大型ワークや数量に対応するとともに高精度の平面度、平行度の研削が可能です。

マシニングセンタ

マシニングセンタを備え、より多くのニーズに対応しております。
（20℃±2℃の恒温室に設置しております。）

高精度仕上げ加工

1,000mm×1,500mmのテーブルを備えた7型Bの光学式ジグ中グリ盤及びCNC治具ボーラーを備え、高精度の仕上げ加工に対応できます。（20℃±2℃の恒温室に設置しております。）

その他機械

その他にも、三次元測定機によるワーク測定、3DCAD／CAMプログラム作成なども対応できます。（詳細は設備概要をご覧ください。）

設備概要

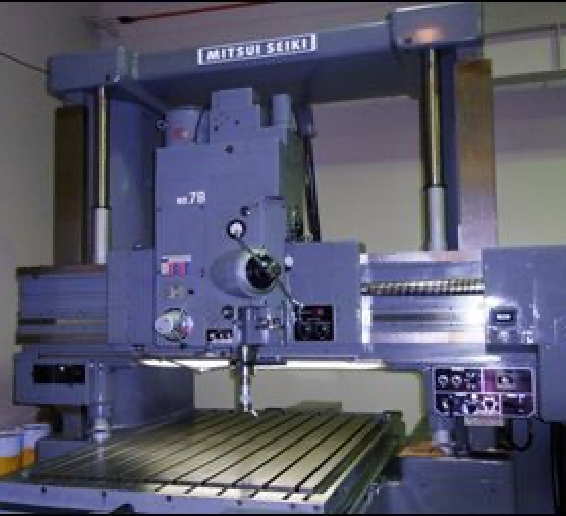

7B型光学式ジグ中グリ盤…1台（三井精機工業㈱）

テーブルストローク前後1,530mm・左右1,019mmテーブル上面から主軸先端までの最大距離1,270mm・テーブル作業面積 1,830×1,200mm主軸ストローク249mm

CNCジグボーラー YMB-9150V…1台（安田工業㈱）

テーブルストローク左右900mm・前後1,500mm・テーブル寸法1,500×900mm・主軸ヘッドストローク450mm ・主軸回転数24,000rpm・工具収納本数60本

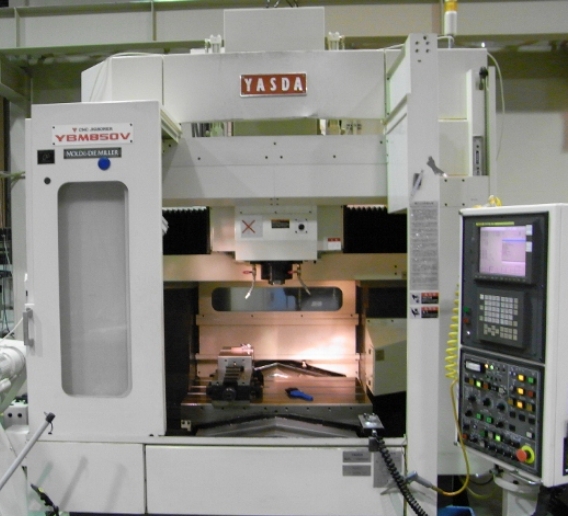

CNCジグボーラー YMB-850…1台（安田工業㈱）

テーブルストローク左右800mm・前後525mm・テーブル寸法900×600mm・主軸ヘッドストローク350mm ・主軸回転数10,000rpm・工具収納本数30本

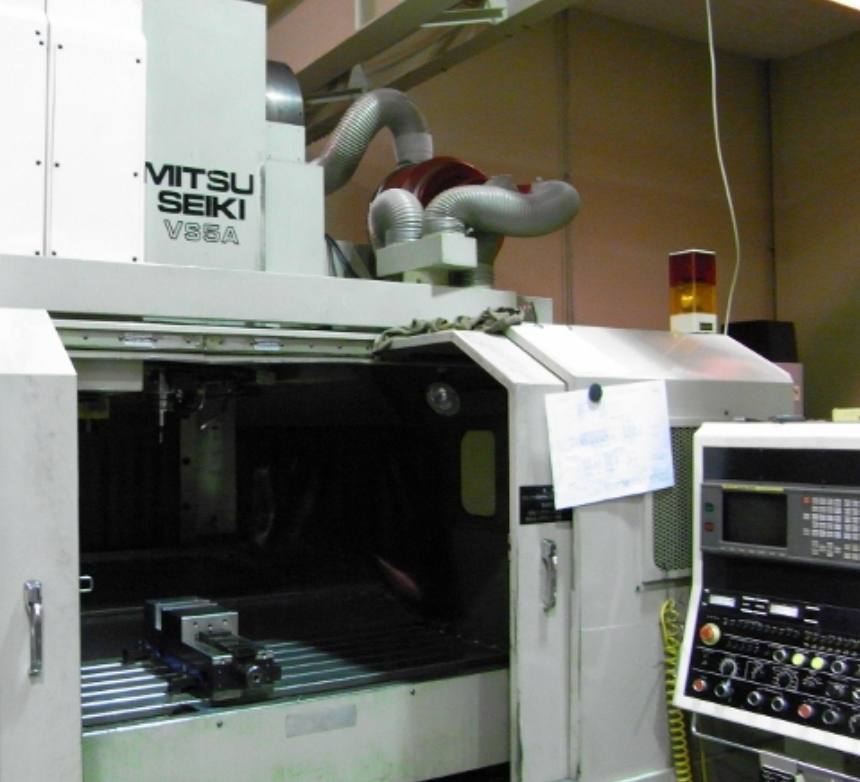

CNC立型マシニングセンタ VS-5A…1台（三井精機工業㈱）

テーブルストローク左右1,280mm・前後650mm・テーブル寸法1,560×750mm・主軸ヘッドストローク610mm ・主軸回転数12,000rpm・工具収納本数30本

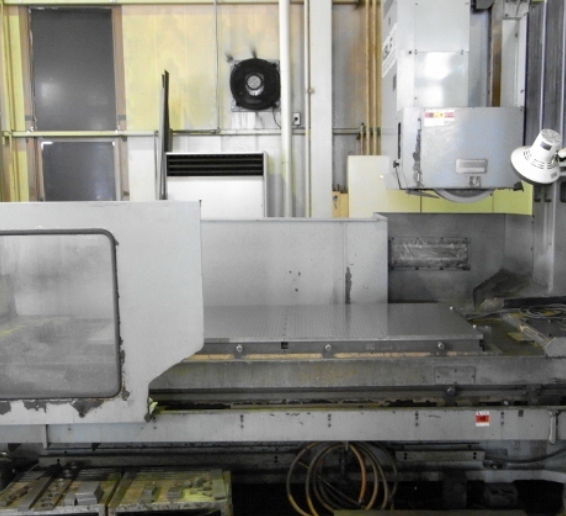

CNC門型平面研削盤 KSL-F1020…1台（住友重機械工業㈱）

テーブル作業面の大きさ及び最大加工高さ2,000×1,000×615mm

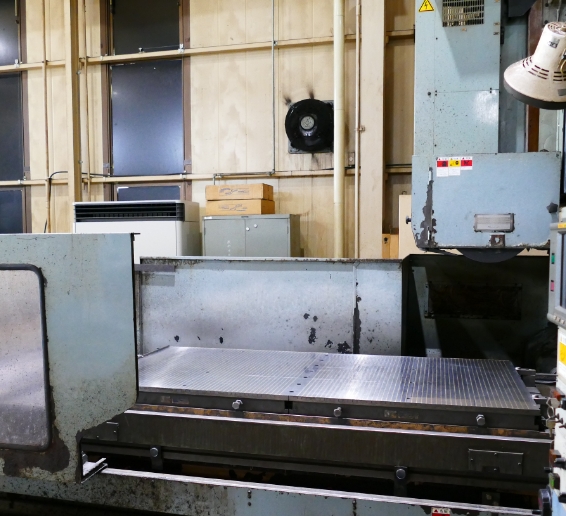

平面研削盤 SGC-156SL2D-Neo3…1台（㈱ナガセインテグレックス）

テーブル及びコラム最大移動量左右1,500・前後600・上下400mm

NC立型フライス盤 AVNC-74…1台（㈱マキノフライス製作所）

テーブルストローク左右710mm・前後400mm・主軸ヘッドストローク460mm・テーブル寸法1,050×400mm

ラジアルボール盤 DRB-2500…1台（㈱大隈鉄工所）

コラム側面から主軸中心までの最大距離2,500・主軸端から上面までの最大距離2,320mm

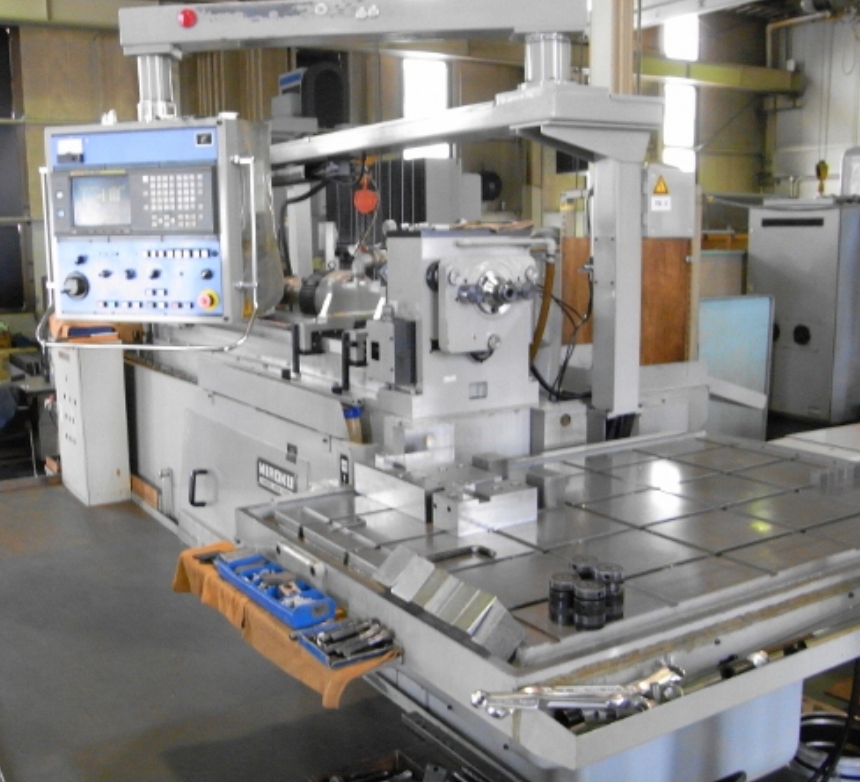

NCガンドリルマシン MEG-1000NC…1台（ミロク機械㈱）

ワーク加工穴径4～32mm・加工最大長1,000mm・テーブル左右移動量780mm・テーブル上下移動量480mm

CAMシステム CAM-TOOL…1台（㈱C&Gシステムズ）

各種NC工作機用データの作成

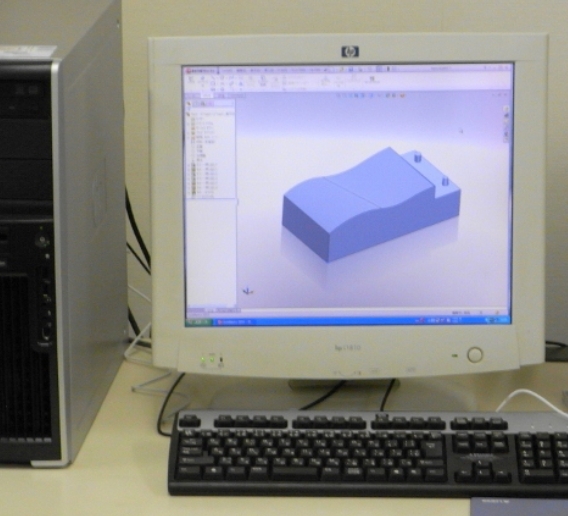

3DCAD SOLID WORLS…1台（㈱C&Gシステムズ）

3Dデータの確認、形状作成

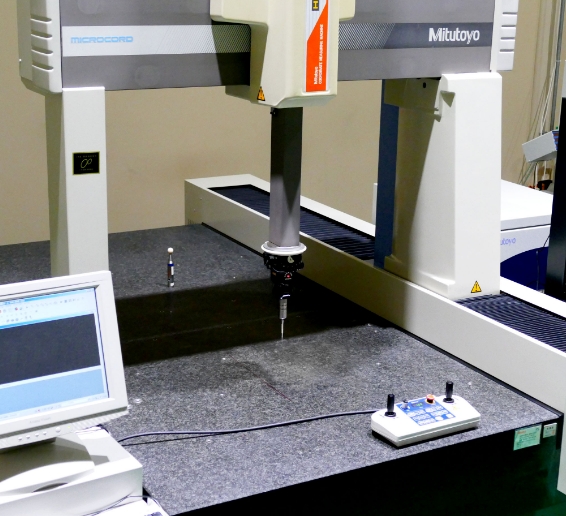

CNC三次元座標測定機 CRYSTA-Apex V9166…1台（㈱ミツトヨ）

測定範囲 XYZ900×1,600×600・プローブPH10M（SP25M）

測定顕微鏡 MF-1030TH…1台（㈱ミツトヨ）

測定範囲 300×100mm・載物ガラス有効寸法 370×170mm・最大被検物高さ 150mm
